Підйомники електричні гвинтові ПЕГ-160, ПЕГ-120 (аналог ДТ30, ДТ40)
Підйомники електричні гвинтові серії ПЕГ призначені для підіймання при ремонті і обслуговуванні платформ кранових установок, локомотивів, пасажирських і вантажних вагонів та іншого рухомого складу. Можуть використовуватись для заміни візків рухомого складу на пунктах перестановки. Підйомник є аналогом установки з 4-ох домкратів ДТ-40 або ДТ-30.

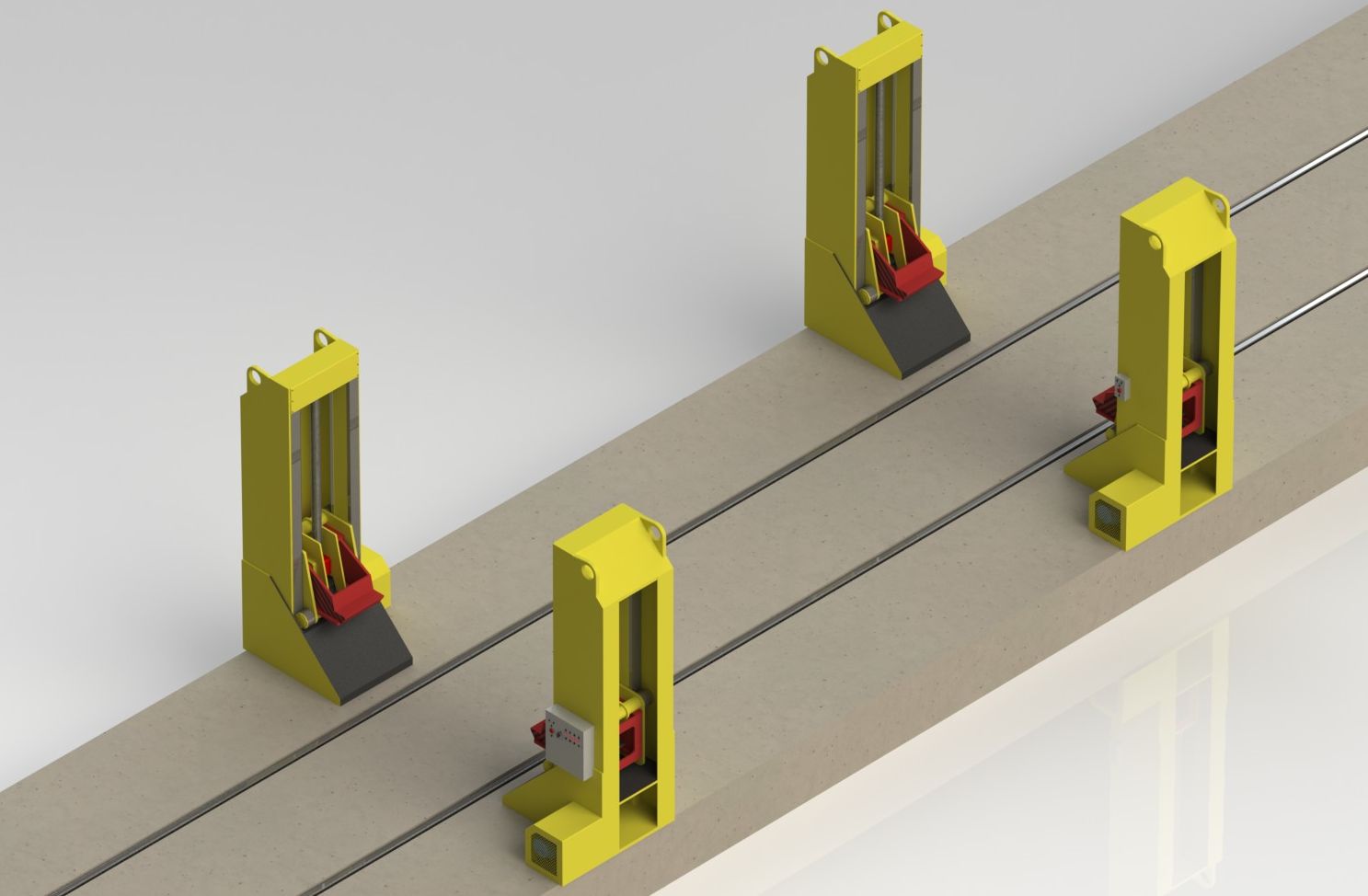

Підйомник складається із 4-ох незалежних підйомних колон, кожна з яких оснащена електричним приводом підйомного гвинта. Керування приводами може здійснюватись як з пультів на кожній колоні (в основному для наладки) і з загального пульта (синхронне піднімання-опускання в робочому режимі). Колони є пересувними, не потребують кріплення до фундаменту і розставляються у потрібному для роботи положенні.
Технічні характеристики
| Найменування параметра або характеристики | Одиниця вимірювання | Значення | |
|---|---|---|---|
| Типорозмір підйомника | ПЕГ-160 | ПЕГ-120 | |
| Загальна вантажопідйомність підйомника | т | 160 | 120 |
| Вантажопідйомність кожної колони | т | 40 | 30 |
| Швидкість підйому/опускання вантажу | м/хв | 0,19 | 0,19 |
| Діапазон висот підйому лапи від рівня основи колони | мм | 850-2600 | 850-2000 |
| Час підйому, не більше | хв | 10 | 6,5 |
|
Виліт підйомної лапи від осі гвинта - мінімальний - максимальний |
мм |
370 750 |
370 750 |
| Потужність електродвигунів підйому | кВт | 4х7,5 | 4х5,5 |
|
Габаритні розміри однієї підйомної колони |
мм |
|
|
| - Довжина | 1500 | 1500 | |
| - Ширина | 1550 | 1550 | |
| - Висота | 3500 | 2700 | |
| Маса однієї колони | кг | 2000 | 1700 |
Підйомник ПЕГ-120 по узгодженню з замовником може оснащуватись приводом потужністю 4х7,5 кВт (замість 4х5,5 кВт) із збільшенням швидкості підйому/опускання до 0,23 м/хв.
По узгодженню з замовником можливе виготовлення підйомника вантажопідйомністю 120т з максимальною висотою підйому, що відповідає підйомнику ПЕГ-160 (2600мм).
Відмінності від існуючих аналогів
- Використання стандартних серійних редукторів у приводах, що спрощує обслуговування і ремонт;
- Електрообладання побудоване з використанням сучасних комплектуючих, електроприводи оснащені пристроями, що забезпечують плавний пуск і захист від перевантажень.
- Можливість оснащення електричним приводом механізму висування підйомної лапи.
